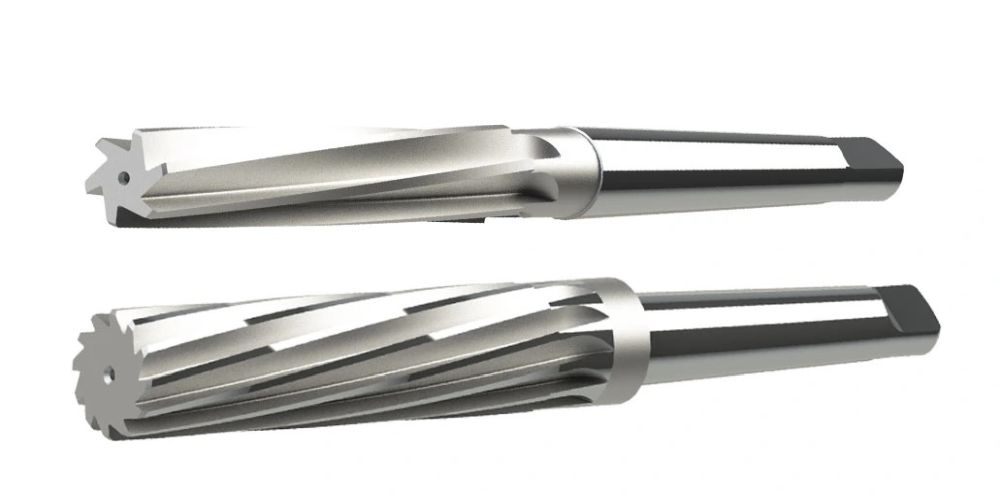

Raybalama Nedir?

Raybalama, metal işleme ve imalat sektöründe önemli bir yere sahip olan bir talaşlı imalat işlemidir. Bu işlem, bir iş parçasında önceden açılmış olan deliklerin çapını hassas bir şekilde büyütmek, yüzey kalitesini iyileştirmek ve ölçü toleranslarını istenen seviyeye getirmek amacıyla gerçekleştirilir. Raybalama, genellikle matkapla delme gibi kaba işlemlerden sonra uygulanan bir bitirme işlemidir ve bu yönüyle diğer delik açma yöntemlerinden ayrılır. Bu yazıda, raybalamanın ne olduğu, nasıl yapıldığı, çeşitleri, kullanılan makineler ve bu işlemin endüstrideki önemi gibi konular detaylı bir şekilde ele alınacaktır. Yazı, tamamen özgün bir şekilde hazırlanmış olup, raybalama sürecinin her yönünü kapsamlı bir şekilde inceleyecektir.

Raybalama, bir iş parçasındaki deliğin iç yüzeyini pürüzsüz hale getirmek ve çapını istenen ölçüye ulaştırmak için kullanılan hassas bir işleme yöntemidir. Matkapla açılan bir delik, çoğu zaman tam ölçüde olmaz ve yüzeyi yeterince düzgün değildir. İşte tam bu noktada raybalama devreye girer. Rayba adı verilen özel bir kesici takım kullanılarak, delik içindeki küçük miktarda malzeme kaldırılarak hem ölçü hassasiyeti sağlanır hem de yüzey kalitesi artırılır. Bu işlem, özellikle mühendislik uygulamalarında yüksek doğruluk gerektiren parçaların üretiminde kritik bir rol oynar.

Raybalama, talaşlı imalatın bir alt dalı olarak sınıflandırılır ve genellikle delme işleminden sonra ikinci bir adım olarak uygulanır. Matkapla delinen bir delik, çap olarak hedef ölçüden biraz küçük bırakılır ve raybalama ile bu delik son haline getirilir. Bu işlem sırasında kullanılan rayba, çok keskin dişlere sahip bir kesici takımdır ve genellikle yüksek hızlı çelik (HSS) veya karbür gibi dayanıklı malzemelerden üretilir. Raybalama, sadece metal işleme ile sınırlı kalmaz; sert plastikler ve bazı kompozit malzemeler üzerinde de kullanılabilir. Ancak en yaygın kullanım alanı metal endüstrisidir.

Raybalamanın temel amacı, deliklerin boyutlarını hassas bir şekilde kontrol etmek ve iç yüzeylerini pürüzsüz hale getirmektir. Bu, özellikle montaj işlemlerinde parçaların birbirine tam uyum sağlaması gereken durumlarda büyük önem taşır. Örneğin, otomotiv sektöründe motor silindirleri veya havacılıkta türbin bileşenleri gibi yüksek hassasiyet gerektiren parçalar raybalama ile işlenir. Ayrıca, raybalama işlemi deliklerin daireselliğini artırarak matkabın bıraktığı düzensizlikleri giderir.


Raybalama işlemi, belirli adımları takip ederek gerçekleştirilir ve bu süreçte doğru ekipman, teknik ve dikkat büyük önem taşır. İşlem, elle veya makine ile yapılabilir; ancak her iki yöntemde de temel prensipler benzerdir. Aşağıda raybalama işleminin adım adım nasıl yapıldığı detaylı bir şekilde açıklanmıştır:

1. Hazırlık Aşaması

Raybalama işlemine başlamadan önce, iş parçasında bir delik açılmış olmalıdır. Bu delik genellikle bir matkap kullanılarak yapılır ve raybalama için "pay" bırakılacak şekilde hedef ölçüden biraz daha küçük bir çapta açılır. Raybalama payı, malzemenin sertliğine ve işlem gereksinimlerine bağlı olarak değişir. Yumuşak malzemelerde bu pay 0,2 mm civarında olabilirken, sert malzemelerde 0,13 mm veya daha az olabilir. Deliğin çapı, kullanılacak raybanın çapına uygun olmalıdır.

Ayrıca, raybanın durumu kontrol edilmelidir. Kesici ağızların keskinliği, raybanın çapı ve yüzey kalitesi, işlemin başarısını doğrudan etkiler. Körlenmiş bir rayba, düzgün bir yüzey elde edilmesini engeller ve hatta iş parçasına zarar verebilir. Bu nedenle, raybanın düzenli olarak bileylenmesi veya gerektiğinde yenisiyle değiştirilmesi önemlidir.

2. Raybanın Yerleştirilmesi

Rayba, iş parçasındaki deliğe yerleştirilir. Elle raybalama yapılıyorsa, rayba bir rayba kolu (buji kolu) ile tutulur ve deliğe hizalanır. Makine ile raybalama yapılıyorsa, rayba bir torna tezgahına, freze makinesine veya matkap presine bağlanır. Raybanın ekseni, deliğin ekseni ile tam olarak hizalı olmalıdır; aksi takdirde delik bozulabilir veya rayba kırılabilir.

3. Kesme İşlemi

Rayba, deliğe yerleştirildikten sonra döndürülerek ilerletilir. Elle yapılan raybalamada, rayba iki elle tutulur ve eşit kuvvet uygulanarak saat yönünde çevrilir. Bu sırada raybanın dişleri, deliğin iç yüzeyinden ince bir malzeme tabakasını kaldırır. Makine ile yapılan raybalamada ise takım, belirli bir hız ve ilerleme oranıyla otomatik olarak çalışır. İşlem sırasında kesme sıvısı kullanılması, sürtünmeyi azaltır, talaşların atılmasını kolaylaştırır ve yüzey kalitesini artırır.

Raybanın ters yönde çevrilmemesi çok önemlidir; çünkü bu, kesici ağızların arasında talaş sıkışmasına neden olabilir ve deliğin yüzeyini çizebilir. Ayrıca, rayba bir defada çekilip bitirilmelidir. Eğer rayba birkaç kez çıkarılıp tekrar yerleştirilirse, delik yüzeyinde bozulmalar meydana gelebilir.

4. Kontrol ve Bitirme

Raybalama işlemi tamamlandıktan sonra, delik çapı ve yüzey kalitesi hassas ölçüm aletleriyle (örneğin, kumpas veya mikrometre) kontrol edilir. Deliğin toleranslara uygun olup olmadığı doğrulanır. Eğer gerekirse, ince bir temizlik yapılır ve işlem sonlandırılır.


Raybalama, kullanılan rayba türüne ve uygulama yöntemine göre farklı çeşitlere ayrılır. Her bir rayba türü, belirli bir amaç için tasarlanmıştır ve farklı delik tiplerinde kullanılır. Aşağıda, raybalama çeşitleri ve bunların özellikleri detaylı bir şekilde açıklanmıştır:

1. El Raybalama

El raybalama, düşük hacimli üretimler veya bakım-onarım işleri için tercih edilen bir yöntemdir. Bu yöntemde, rayba bir rayba kolu ile elle döndürülür. El raybaları genellikle ince işleme ve bitirme işlemleri için kullanılır. Kesme ağızları uzun ve düzdür, bu da raybanın delikte kolayca ilerlemesini sağlar. El raybalama, hassasiyet gerektiren küçük çaplı deliklerde etkilidir, ancak büyük ölçekli üretimler için verimli değildir.

2. Makine Raybalama

Makine raybalama, endüstriyel üretimde yaygın olarak kullanılan bir yöntemdir. Bu yöntemde, rayba bir torna tezgahı, freze makinesi veya CNC makinesi gibi ekipmanlara bağlanır. Makine raybaları, genellikle konik saplıdır ve kesme ağızları el raybalarına göre daha kısadır. Bu, makinenin mili tarafından desteklendiği için mümkündür. Makine raybalama, yüksek hacimli üretimlerde hızlı ve tutarlı sonuçlar verir.

3. Silindirik Raybalama

Silindirik raybalar, düzgün silindirik delikler oluşturmak için kullanılır. Bu raybalar, deliklerin çapını hassas bir şekilde büyütür ve iç yüzeylerini pürüzsüz hale getirir. Silindirik raybalar, hem el hem de makine ile kullanılabilir ve en yaygın rayba türüdür.

4. Konik Raybalama

Konik raybalar, konik delikler açmak veya mevcut delikleri konik hale getirmek için tasarlanmıştır. Bu raybalar, mors kovanları, konik pim delikleri veya konik bilezikler gibi özel uygulamalarda kullanılır. Konik raybalar, kaba ve ince işleme için farklı standart ölçülerde üretilir. Kesici ağızları düz veya helisel olabilir ve talaşların kolayca atılması için sık sık temizlenmelidir.

5. Ayarlı Raybalama

Ayarlı raybalar, çapı belirli bir aralıkta ayarlanabilen raybalardır. Bu, farklı ölçülerdeki delikleri işlemek için büyük bir esneklik sağlar. Ayarlı raybalar, genellikle takma çakılı kesici uçlara sahiptir ve ayar somunları ile istenen çapa getirilir. Bu tür raybalar, ekonomik ve verimli bir çözüm sunar, çünkü tek bir rayba ile birden fazla delik boyutu işlenebilir.

6. Genişlemeli Raybalama

Genişlemeli raybalar, çapı sabit olmayan ve genişletilebilen raybalardır. Bu raybalar, körlendikçe bileylenerek ömrü uzatılabilir. Genişlemeli raybalar, standart ölçüdeki deliklerin ince işlenmesinde kullanılır ve ayarlı raybalarla karıştırılmamalıdır; çünkü çap büyütme değil, yalnızca mevcut çapın korunması amaçlanır.


Raybalama işlemi, elle yapılabileceği gibi çeşitli makinelerle de gerçekleştirilebilir. Kullanılan makine türü, işlemin hacmine, hassasiyet gereksinimlerine ve iş parçasının özelliklerine bağlıdır. Aşağıda, raybalamada kullanılan başlıca makineler ve özellikleri açıklanmıştır:

1. Torna Tezgahı

Torna tezgahları, raybalama için en yaygın kullanılan makinelerden biridir. İş parçası dönen bir mandrene sabitlenir ve rayba sabit bir şekilde ilerletilerek delik işlenir. Torna tezgahları, silindirik deliklerin hassas bir şekilde raybalanmasında etkilidir ve genellikle makine raybaları ile kullanılır.

2. Freze Makinesi

Freze makineleri, raybalama için çok yönlü bir seçenektir. Rayba, freze makinesinin spindle’ına bağlanır ve iş parçası sabit bir tabla üzerinde tutulur. Freze makineleri, hem silindirik hem de konik raybalama işlemleri için uygundur ve yüksek hassasiyet sağlar.

3. Matkap Presi

Matkap presleri, özellikle küçük çaplı deliklerin raybalanmasında kullanılır. Rayba, matkap presinin ucuna takılır ve dikey bir hareketle deliğe uygulanır. Bu makineler, el raybaları ile yapılan işlemlerin makineleştirilmiş hali olarak düşünülebilir.

4. CNC Makineleri

CNC (Bilgisayarlı Sayısal Kontrol) makineleri, raybalamada en yüksek hassasiyeti ve otomasyonu sunar. Rayba, programlanmış bir yol izleyerek deliği işler ve bu işlem sırasında hız, ilerleme oranı ve kesme derinliği tam olarak kontrol edilir. CNC makineleri, karmaşık geometrili parçaların üretiminde ve seri üretimde tercih edilir.

Raybalamanın Avantajları ve Dezavantajları

Raybalama, birçok avantaja sahip bir işlem olmasına rağmen, bazı sınırlamaları da vardır. Aşağıda, bu avantajlar ve dezavantajlar detaylı bir şekilde ele alınmıştır:

Avantajları

Hassasiyet: Raybalama, deliklerin çapını çok dar toleranslarla kontrol eder. Bu, montaj uyumluluğunu artırır.

Yüzey Kalitesi: İşlem sonunda elde edilen pürüzsüz yüzeyler, iş parçasının kalitesini ve estetiğini yükseltir.

Çok Yönlülük: Farklı rayba türleri ve makinelerle, çeşitli malzemeler ve delik tipleri işlenebilir.

Dairesellik: Matkabın bıraktığı düzensizlikleri gidererek deliklerin daha yuvarlak olmasını sağlar.

Dezavantajları

Zaman: Raybalama, delme işleminden sonra ek bir adım gerektirdiği için üretim süresini uzatabilir.

Maliyet: Yüksek kaliteli raybalar ve makineler, başlangıç maliyetini artırabilir.

Sınırlı Malzeme Kaldırma: Rayba, büyük miktarda malzeme kaldırmak için uygun değildir; bu nedenle delik önceden uygun çapta açılmalıdır.

Raybalama İşleminde Dikkat Edilmesi Gerekenler

Raybalama sırasında başarılı sonuçlar elde etmek için bazı önemli noktalara dikkat edilmelidir:

Doğru Rayba Seçimi: İş parçasının malzemesine ve delik türüne uygun bir rayba seçilmelidir. Örneğin, sert malzemeler için karbür raybalar tercih edilir.

Kesme Hızı ve İlerleme Oranı: Aşırı hız veya ilerleme, raybanın aşınmasına ve yüzeyde pürüzlere neden olabilir.

Kesme Sıvısı Kullanımı: Sürtünmeyi azaltmak ve talaş atılımını kolaylaştırmak için uygun kesme sıvısı kullanılmalıdır.

Rayba Bakımı: Körlenmiş raybalar düzenli olarak bileylenmeli veya değiştirilmelidir.

Raybalamanın Endüstrideki Uygulamaları

Raybalama, birçok endüstride kritik bir işlem olarak kullanılır. İşte bazı örnekler:

Otomotiv: Motor silindirleri, valf yuvaları ve şaft delikleri raybalama ile işlenir.

Havacılık: Türbin kanatları ve bağlantı elemanları gibi hassas bileşenler raybalanır.

Medikal: Cerrahi implantlar ve protezler, yüksek yüzey kalitesi gerektirdiğinden raybalama ile üretilir.

Makine İmalatı: Dişli kutuları ve hidrolik sistemler gibi parçalarda raybalama yaygındır.

Raybalama, modern imalat süreçlerinde vazgeçilmez bir yere sahip olan hassas bir işlemdir. Deliklerin ölçülerini tam olarak kontrol etmek, yüzey kalitesini artırmak ve montaj uyumluluğunu sağlamak için kullanılan bu yöntem, hem el ile hem de makinelerle uygulanabilir. Silindirik, konik, ayarlı ve genişlemeli raybalar gibi farklı türleri sayesinde, raybalama geniş bir uygulama yelpazesine sahiptir. Torna tezgahlarından CNC makinelerine kadar çeşitli ekipmanlarla gerçekleştirilen bu işlem, otomotivden havacılığa kadar birçok sektörde hayati bir rol oynar.

Raybalama, doğru teknikler ve ekipmanlarla yapıldığında, iş parçalarının kalitesini artıran ve üretim süreçlerini optimize eden bir yöntemdir. Ancak, başarılı bir raybalama için malzeme seçimi, kesme parametreleri ve bakım gibi unsurlara dikkat edilmesi gerekir. Bu yazıda, raybalamanın ne olduğu, nasıl yapıldığı, çeşitleri ve makineleri detaylı bir şekilde ele alınarak, bu işlemin endüstriyel önemi ortaya konmuştur. Raybalama, teknolojinin ilerlemesi ile birlikte daha da gelişmekte ve imalat dünyasında kendine sağlam bir yer edinmektedir.


Rayba geometrisi (reamer geometry), raybalama işleminde kullanılan rayba adı verilen kesici takımın fiziksel yapısını, tasarım özelliklerini ve kesme performansını etkileyen unsurları ifade eder. Rayba, bir iş parçasındaki önceden açılmış deliği hassas bir şekilde büyütmek, yüzeyini pürüzsüz hale getirmek ve ölçü toleranslarını sağlamak için tasarlanmış özel bir araçtır. Rayba geometrisi, bu işlemin etkinliğini, doğruluğunu ve verimliliğini doğrudan etkiler. Bu nedenle, raybanın kesici ağızlarının şekli, açısı, sayısı ve diğer yapısal özellikleri, rayba geometrisinin temel bileşenlerini oluşturur. Aşağıda, rayba geometrisi detaylı bir şekilde açıklanacaktır.

Rayba Geometrisinin Temel Unsurları

Rayba geometrisi, raybanın işlevselliğini belirleyen çeşitli tasarım parametrelerinden oluşur. Bu unsurlar, raybanın kesme yeteneğini, talaş kaldırma kapasitesini ve yüzey kalitesini optimize etmek için dikkatle tasarlanır. İşte rayba geometrisinin temel bileşenleri:

1. Kesici Ağızlar

Raybanın kesici ağızları, malzeme kaldırma işlemini gerçekleştiren ana kısımdır. Bu ağızlar, raybanın çevresine belirli bir açıyla yerleştirilmiş keskin dişlerdir. Kesici ağızların sayısı, raybanın türüne ve kullanım amacına göre değişir. Örneğin:

Az Dişli Raybalar: Genellikle 4-6 kesici ağız bulunur ve yumuşak malzemelerde kullanılır. Daha az diş, talaş boşluğunu artırır ve talaş atılımını kolaylaştırır.

Çok Dişli Raybalar: 8 veya daha fazla kesici ağız içerir ve sert malzemelerde daha iyi yüzey kalitesi sağlar. Ancak talaş boşluğu azalır, bu nedenle kesme sıvısı kullanımı önemlidir.

Kesici ağızların uzunluğu ve düzeni de geometrinin bir parçasıdır. Uzun kesici ağızlar, raybanın deliğe daha kolay girmesini ve hizalanmasını sağlar.

2. Kesme Açısı

Kesme açısı, kesici ağızların iş parçasına temas ettiği eğimdir. Bu açı, raybanın malzeme üzerindeki kesme performansını ve aşınma direncini etkiler. Pozitif kesme açısına sahip raybalar, kesmeyi kolaylaştırır ve daha az güç gerektirir; ancak aşınma riski artabilir. Negatif veya nötr kesme açısı ise daha dayanıklıdır, ancak daha fazla kuvvet gerektirir. Kesme açısı, işlenen malzemenin sertliğine ve raybanın malzemesine göre optimize edilir.

3. Talaş Kanalı

Talaş kanalları, raybanın gövdesinde bulunan oluklardır ve kesme işlemi sırasında oluşan talaşların dışarı atılmasını sağlar. Talaş kanalının derinliği, genişliği ve şekli, rayba geometrisinin önemli bir parçasıdır. İki ana talaş kanalı türü bulunur:

Düz Kanallar: Genellikle el raybalarında kullanılır. Talaş atılımı sınırlıdır, ancak raybanın rijitliği yüksektir.

Helisel Kanallar: Makine raybalarında yaygındır. Helisel yapı, talaşların daha kolay dışarı atılmasını sağlar ve titreşimi azaltır. Helis açısı (örneğin 10°-45°), malzeme türüne göre değişir.

4. Konik Giriş

Raybanın ucunda bulunan konik giriş, raybanın deliğe kolayca girmesini ve hizalanmasını sağlar. Bu bölüm, kesici ağızların hemen öncesinde yer alır ve genellikle hafif bir açıyla daralır. Konik giriş, raybanın deliğe yanlış hizalanmasını önler ve işlem sırasında stabilitesini artırır. Konik girişin açısı ve uzunluğu, raybanın kullanım amacına göre değişir; örneğin, hassas raybalamada daha uzun ve dar bir konik giriş tercih edilir.

5. Arka Eğim

Arka eğim, raybanın gövdesinin çapının kesici uçlardan sap kısmına doğru hafifçe küçülmesidir. Bu tasarım, raybanın delikte sıkışmasını önler ve sürtünmeyi azaltır. Arka eğim genellikle çok küçüktür (örneğin, her 100 mm uzunluk için 0,01-0,05 mm) ve raybanın düzgün bir şekilde ilerlemesini sağlar. Aşırı arka eğim, deliğin konikleşmesine neden olabilir; bu nedenle dikkatle ayarlanmalıdır.

6. Sap Tasarımı

Raybanın sapı, raybanın makineye veya rayba koluna bağlandığı kısımdır. Sap, düz veya konik olabilir:

Düz Sap: El raybalarında ve bazı makine raybalarında kullanılır.

Konik Sap (Mors Konik): Makine raybalarında yaygındır ve daha iyi tutuş sağlar.

Sapın çapı ve uzunluğu, raybanın stabilitesini ve makineye uyumunu etkiler.

Rayba Geometrisinin Malzeme ve Performans Üzerindeki Etkisi

Rayba geometrisi, raybanın hangi malzemelerde kullanılacağı ve ne tür bir performans beklendiği göz önünde bulundurularak tasarlanır. Örneğin:

Yumuşak Malzemeler (Alüminyum, Pirinç): Daha az kesici ağız ve derin talaş kanalları tercih edilir, çünkü bu malzemeler kolay kesilir ve talaş birikimi riski yüksektir.

Sert Malzemeler (Çelik, Titanyum): Daha fazla kesici ağız ve küçük helis açılı kanallar kullanılır. Bu, yüzey kalitesini artırır ve raybanın dayanıklılığını korur.

Hassas İşlemler: Küçük arka eğim ve uzun konik giriş, toleransların dar olduğu durumlarda daha iyi sonuç verir.

Geometri aynı zamanda raybanın ömrünü de etkiler. Örneğin, keskin kesme açıları hızlı kesim sağlar, ancak aşınmayı hızlandırabilir. Helisel kanallar ise titreşimi azaltarak hem raybanın hem de iş parçasının ömrünü uzatır.

Rayba Geometrisinin Türleri

Rayba geometrisi, raybanın kullanım amacına göre farklılık gösterir. İşte bazı yaygın rayba türleri ve geometrik özellikleri:

Silindirik Raybalar: Düz kesici ağızlar ve sabit çap ile tasarlanır. Geniş talaş kanalları içerir.

Konik Raybalar: Gövde boyunca konik bir geometriye sahiptir ve kesici ağızlar bu konik yapıya uyum sağlar.

Ayarlı Raybalar: Kesici uçların pozisyonu değiştirilebilir; bu nedenle geometrisi esnek bir tasarıma sahiptir.

Rayba geometrisi, raybalama işleminin başarısını belirleyen temel bir unsurdur. Kesici ağızların sayısı ve açısı, talaş kanallarının tasarımı, konik giriş ve arka eğim gibi özellikler, raybanın kesme performansını, yüzey kalitesini ve hassasiyetini doğrudan etkiler. Bu geometrik unsurlar, işlenen malzemenin türüne, delik boyutuna ve işlem gereksinimlerine göre dikkatlice seçilir ve optimize edilir. Doğru bir rayba geometrisi, sadece işlem verimliliğini artırmakla kalmaz, aynı zamanda raybanın ömrünü uzatarak üretim maliyetlerini de düşürür. Bu nedenle, rayba geometrisi, imalat sektöründe hem mühendislik hem de pratik açıdan büyük bir öneme sahiptir.


Rayba türleri, raybalama işleminin uygulanacağı malzeme, delik şekli, hassasiyet gereksinimleri ve işlem yöntemi gibi faktörlere bağlı olarak çeşitlilik gösterir. Raybalar, bir iş parçasındaki önceden açılmış deliği hassas bir şekilde büyütmek, yüzeyini pürüzsüz hale getirmek ve ölçü toleranslarını sağlamak için kullanılan kesici takımlardır. Her bir rayba türü, belirli bir amaca yönelik olarak tasarlanmıştır ve farklı geometrik özelliklere sahiptir. Aşağıda, rayba türleri detaylı bir şekilde açıklanmıştır.

1. El Raybaları

El raybaları, manuel olarak rayba kolu (buji kolu) ile kullanılan rayba türüdür. Genellikle düşük hacimli işlerde, bakım-onarım çalışmalarında veya hassas bitirme işlemleri için tercih edilir.

Özellikleri:

Uzun ve düz kesici ağızlara sahiptir, bu da deliğe kolay giriş ve hizalama sağlar.

Genellikle 4-8 kesici ağız içerir.

Sap kısmı kare şeklindedir, bu da rayba koluna kolayca takılmasını sağlar.

Arka eğim (back taper) ile tasarlanır, böylece sıkışma riski azalır.

Kullanım Alanları: Küçük çaplı deliklerin ince işlenmesi, atölye ortamlarında yerinde ayarlamalar.

Avantajları: Kullanımı kolaydır, pahalı ekipman gerektirmez.

Dezavantajları: Yavaş bir işlem olduğundan seri üretim için uygun değildir.

2. Makine Raybaları

Makine raybaları, torna tezgahı, freze makinesi, matkap presi veya CNC makineleri gibi ekipmanlarla kullanılan raybalardır. Endüstriyel üretimde yüksek verimlilik ve hassasiyet sağlamak için tasarlanmıştır.

Özellikleri:

Genellikle konik saplıdır (örneğin, Mors konik), bu da makine miline kolayca bağlanmasını sağlar.

Kesici ağızlar el raybalarına göre daha kısadır, çünkü makinenin rijitliği bu kısa ağızları destekler.

Helisel veya düz talaş kanalları olabilir.

Kullanım Alanları: Otomotiv, havacılık ve makine imalatı gibi seri üretim gerektiren sektörler.

Avantajları: Hızlı ve tutarlı sonuçlar verir, yüksek hacimli üretimde etkilidir.

Dezavantajları: Makine gerektirdiğinden başlangıç maliyeti daha yüksektir.

3. Silindirik Raybalar

Silindirik raybalar, düzgün silindirik delikler oluşturmak veya mevcut delikleri hassas bir şekilde genişletmek için kullanılır. En yaygın rayba türüdür.

Özellikleri:

Düz talaş kanallarına sahiptir, bu da talaş atılımını sınırlı hale getirir ancak rijitliği artırır.

Kesici ağızlar raybanın ekseni boyunca paralel uzanır.

Kullanım Alanları: Genel amaçlı delik işleme, yumuşak ve orta sertlikteki malzemeler (örneğin, alüminyum, çelik).

Avantajları: Basit ve dayanıklı bir tasarıma sahiptir.

Dezavantajları: Talaş birikimi riski nedeniyle sert malzemelerde veya derin deliklerde verimsiz olabilir.

4. Konik Raybalar

Konik raybalar, konik delikler açmak veya mevcut delikleri konik hale getirmek için kullanılır. Bu raybalar, gövdesi boyunca konik bir geometriye sahiptir.

Özellikleri:

Kesici ağızlar, raybanın konik yapısına uyum sağlayacak şekilde düzenlenmiştir.

Kaba ve ince işleme için farklı modelleri bulunur.

Standart konik ölçülerde (örneğin, Mors konik veya 1:50 konik) üretilir.

Kullanım Alanları: Konik pim delikleri, mors kovanları ve konik bileziklerin işlenmesi.

Avantajları: Özel konik şekiller için idealdir.

Dezavantajları: Sadece konik delikler için kullanılabilir, genel amaçlı değildir.

5. Ayarlı Raybalar

Ayarlı raybalar, çapı belirli bir aralıkta ayarlanabilen esnek rayba türüdür. Bu özellik, farklı delik boyutlarını işlemek için tek bir takımla çalışma imkanı sunar.

Özellikleri:

Kesici uçlar, rayba gövdesine takma çakılarla sabitlenir ve ayar somunları ile çap değiştirilir.

Genellikle 0,5-1 mm aralığında ayar yapılabilir.

Düz veya helisel kesici ağızlara sahip modelleri vardır.

Kullanım Alanları: Farklı çaplı deliklerin işlenmesi gereken durumlarda, atölye ortamlarında.

Avantajları: Ekonomiktir, birden fazla rayba ihtiyacını ortadan kaldırır.

Dezavantajları: Sabit raybalara göre hassasiyeti biraz daha düşüktür ve ayarlaması zaman alabilir.

6. Genişlemeli Raybalar

Genişlemeli raybalar, çapı sabit olmayan ve aşındıkça genişletilebilen raybalardır. Bu raybalar, ömrünü uzatmak için tasarlanmıştır.

Özellikleri:

Gövdesinde genişleme mekanizması bulunur; genellikle bir vida ile çap hafifçe büyütülür.

Körlendikçe bileylenip tekrar kullanılabilir.

Kullanım Alanları: Standart ölçüdeki deliklerin ince işlenmesi.

Avantajları: Uzun ömürlüdür, bakım maliyeti düşüktür.

Dezavantajları: Ayarlı raybalar kadar esnek değildir; genişleme miktarı sınırlıdır.

7. Helisel Raybalar

Helisel raybalar, talaş kanallarının helisel (spiral) bir yapıda olduğu rayba türüdür. Bu tasarım, talaş atılımını kolaylaştırır ve titreşimi azaltır.

Özellikleri:

Kesici ağızlar, belirli bir helis açısıyla (örneğin, 10°-45°) gövde boyunca uzanır.

Sağ veya sol helis seçenekleri bulunur; sağ helis daha yaygındır.

Kullanım Alanları: Derin delikler, sert malzemeler (örneğin, paslanmaz çelik) ve kesintisiz talaş üreten malzemeler.

Avantajları: Daha iyi talaş atılımı ve yüzey kalitesi sağlar.

Dezavantajları: Üretim maliyeti düz raybalara göre daha yüksektir.

8. Karbür Uçlu Raybalar

Karbür uçlu raybalar, kesici ağızları karbür malzemeden yapılmış özel raybalardır. Yüksek sertlikteki malzemelerin işlenmesi için geliştirilmiştir.

Özellikleri:

Gövde genellikle çelikten yapılır, ancak kesici uçlar karbür ile güçlendirilmiştir.

Hem düz hem de helisel modelleri bulunur.

Kullanım Alanları: Titanyum, sertleştirilmiş çelik ve aşındırıcı malzemeler.

Avantajları: Yüksek aşınma direnci ve uzun ömür sunar.

Dezavantajları: Maliyeti yüksektir ve kırılgan olabilir.

9. Köprü Raybaları

Köprü raybaları, büyük çaplı ve hizalaması zor deliklerin işlenmesi için tasarlanmış özel bir rayba türüdür.

Özellikleri:

Uzun bir gövdeye ve geniş kesici ağızlara sahiptir.

Konik saplı modelleri yaygındır.

Kullanım Alanları: İnşaat sektörü, gemi yapımı ve büyük makine montajlarında.

Avantajları: Hizalaması zor delikleri düzeltebilir.

Dezavantajları: Küçük çaplı delikler için uygun değildir.

Rayba türleri, kullanım amacı, malzeme türü ve işlem koşullarına göre geniş bir yelpazede çeşitlenir. El raybaları düşük hacimli işler için idealken, makine raybaları seri üretimde öne çıkar. Silindirik ve konik raybalar temel delik şekillerini işlerken, ayarlı ve genişlemeli raybalar esneklik sağlar. Helisel raybalar talaş atılımını optimize eder, karbür uçlu raybalar ise sert malzemelerde üstün performans sunar. Hangi rayba türünün seçileceği, iş parçasının özellikleri, işlem hassasiyeti ve üretim hacmi gibi faktörlere bağlıdır. Bu çeşitlilik, raybalama işleminin endüstrideki geniş uygulama alanını ve önemini ortaya koyar.

Rayba Tutucular Nedir?

Rayba tutucular (reamer holders), raybalama işleminde raybanın (kesici takımın) makineye veya el aletine sabitlenmesini ve doğru bir şekilde yönlendirilmesini sağlayan ekipmanlardır. Rayba tutucular, raybanın deliğe hizalı bir şekilde girmesini, sabit bir tutuşla dönmesini ve işlem sırasında titreşimi en aza indirmesini temin eder. Bu tutucular, raybalama işleminin hassasiyetini, verimliliğini ve güvenliğini doğrudan etkileyen önemli bir bileşendir. Rayba tutucular, kullanılan rayba türüne (el raybası veya makine raybası) ve işleme yöntemine göre farklı tasarımlara sahiptir. Aşağıda, rayba tutucuların ne olduğu, çeşitleri, kullanım alanları ve özellikleri detaylı bir şekilde açıklanmıştır.

Rayba Tutucuların Temel İşlevi

Rayba tutucuların temel amacı, raybanın iş parçasındaki deliğe doğru bir şekilde uygulanmasını sağlamaktır. Raybalama, yüksek hassasiyet gerektiren bir işlem olduğundan, raybanın eksenel hizalaması ve sabit bir şekilde tutulması kritik öneme sahiptir. Rayba tutucular, aşağıdaki işlevleri yerine getirir:

Hizalama: Raybanın deliğin ekseniyle tam olarak hizalı olmasını sağlar, böylece delik çapı ve yüzey kalitesi bozulmaz.

Sabitleme: Raybayı sıkıca tutarak kaymasını veya gevşemesini önler.

Titreşim Azaltma: İşlem sırasında oluşabilecek titreşimleri absorbe ederek hem raybanın hem de iş parçasının zarar görmesini engeller.

Güç Aktarımı: Makine raybalarında, makinenin dönme hareketini raybaya aktarır.

Rayba Tutucu Çeşitleri

Rayba tutucular, kullanım yöntemine ve raybanın bağlandığı ekipmana göre farklı türlerde tasarlanmıştır. Aşağıda, en yaygın rayba tutucu türleri ve özellikleri açıklanmıştır:

1. Rayba Kolu

Rayba kolu, el raybalarının tutulması ve döndürülmesi için kullanılan basit bir tutucudur. Genellikle "T" şeklinde bir tasarıma sahiptir ve manuel raybalama işlemlerinde kullanılır.

Özellikleri:

Raybanın kare sapı, rayba kolunun yuvasına oturur ve sıkıca sabitlenir.

Kolun iki ucunda tutamaklar bulunur, bu da elle döndürmeyi kolaylaştırır.

Hafif ve taşınabilir bir yapıya sahiptir.

Kullanım Alanları: Küçük atölyeler, bakım-onarım işleri ve düşük hacimli üretimler.

Avantajları: Kullanımı kolaydır, ek ekipman gerektirmez.

Dezavantajları: Yavaş bir işlem sağlar ve büyük çaplı deliklerde yetersiz kalabilir.

2. Mandren

Mandrenler, makine raybalarını tutmak için kullanılan çok yönlü tutuculardır. Matkap presleri, torna tezgahları veya freze makinelerinde sıkça kullanılır.

Özellikleri:

Ayarlanabilir çenelere sahiptir, bu da farklı çaplı raybaları tutabilmesini sağlar.

Üç çeneli veya dört çeneli modelleri bulunur; üç çeneli mandrenler daha yaygındır.

Düz saplı raybalar için uygundur.

Kullanım Alanları: Genel amaçlı raybalama işlemleri, küçük ve orta ölçekli üretimler.

Avantajları: Esnek bir kullanım sunar, farklı çaplı takımları tutabilir.

Dezavantajları: Konik saplı raybalar için ek adaptör gerekebilir.

3. Konik Sap Tutucular

Konik sap tutucular, konik saplı (örneğin, Mors konik) makine raybalarını sabitlemek için tasarlanmıştır. Bu tutucular, makinenin miline doğrudan uyum sağlar.

Özellikleri:

Raybanın konik sapı, tutucunun iç kısmındaki konik yuvaya tam oturur.

Yüksek rijitlik ve hizalama hassasiyeti sağlar.

Genellikle torna tezgahları ve freze makineleri ile uyumludur.

Kullanım Alanları: Endüstriyel üretimde büyük çaplı veya derin deliklerin raybalanması.

Avantajları: Güçlü bir tutuş ve mükemmel hizalama sunar.

Dezavantajları: Sadece konik saplı raybalarla uyumludur.

4. Kollet Tutucular

Kollet tutucular, raybayı sıkıca tutmak için sıkıştırma mekanizmasına sahip özel tutuculardır. CNC makineleri ve hassas işleme gerektiren uygulamalarda yaygın olarak kullanılır.

Özellikleri:

Kollet adı verilen sıkıştırma halkaları, raybanın sapını çevreler ve sıkıca sabitler.

Farklı çaplara uygun kollet seçenekleri bulunur (örneğin, ER, TG serileri).

Yüksek hızda çalışmaya uygundur.

Kullanım Alanları: CNC ile seri üretim, yüksek hassasiyet gerektiren işler (örneğin, havacılık parçaları).

Avantajları: Titreşimi minimuma indirir, mükemmel bir merkezleme sağlar.

Dezavantajları: Kollet değişimi zaman alabilir ve maliyeti yüksektir.

5. Floating (Yüzer) Rayba Tutucular

Yüzer rayba tutucular, raybanın hafif bir eksenel veya radyal hareket serbestliğine sahip olmasını sağlayan özel tutuculardır. Bu, raybanın deliğin mevcut eksenine uyum sağlamasını kolaylaştırır.

Özellikleri:

Rayba, tutucu içinde küçük bir miktar "oynama" yapabilir.

Hizalama hatalarını telafi eder.

Genellikle makine raybaları ile kullanılır.

Kullanım Alanları: Önceden açılmış deliklerin hizalaması zor olduğunda, örneğin köprü raybalama.

Avantajları: Delik bozulmasını önler, yüzey kalitesini artırır.

Dezavantajları: Daha karmaşık bir tasarıma sahiptir ve maliyeti yüksektir.

Rayba Tutucuların Seçiminde Dikkat Edilmesi Gerekenler

Doğru rayba tutucunun seçilmesi, raybalama işleminin başarısını doğrudan etkiler. Seçim yaparken şu faktörler göz önünde bulundurulmalıdır:

Rayba Türü: El raybası mı yoksa makine raybası mı kullanılacak? Sap tipi (düz veya konik) tutucu seçimini belirler.

Makine Uyumluluğu: Tutucu, kullanılan makinenin miline (örneğin, ISO, BT, HSK) uygun olmalıdır.

Hassasiyet Gereksinimi: Yüksek toleranslı işler için kollet veya yüzer tutucular tercih edilir.

İş Parçası Boyutu: Büyük çaplı deliklerde daha rijit tutucular (örneğin, konik saplı) gerekebilir.

Kesme Hızı: Yüksek hızlı işlemler için titreşimi azaltan tutucular (kollet veya yüzer) uygundur.

Rayba Tutucuların Endüstrideki Önemi

Rayba tutucular, raybalama işleminin verimliliğini ve kalitesini artırmada kritik bir rol oynar. Örneğin:

Otomotiv: Motor silindirlerinin raybalanmasında konik sap tutucular hassasiyet sağlar.

Havacılık: Türbin parçalarının işlenmesinde kollet tutucular yüksek doğruluk sunar.

Bakım-Onarım: Rayba kolları, saha koşullarında hızlı müdahale imkanı verir.

Rayba tutucular, raybalama işleminde raybanın doğru bir şekilde tutulmasını ve yönlendirilmesini sağlayan vazgeçilmez araçlardır. Rayba kolu gibi basit manuel tutuculardan, CNC makineleri için tasarlanmış gelişmiş kollet ve yüzer tutuculara kadar geniş bir yelpazede çeşitlenir. Her bir tutucu türü, belirli bir işlem türüne ve ekipmana yönelik avantajlar sunar. Doğru rayba tutucunun seçilmesi, raybalama işleminin hassasiyetini, yüzey kalitesini ve genel verimliliğini artırır. Bu nedenle, rayba tutucular, modern imalat süreçlerinde hem pratik hem de teknik açıdan büyük bir öneme sahiptir.
